近来，氧化镓(Ga2O3)作为一种“超宽禁带半导体”材料，得到了持续关注。超宽禁带半导体也属于“第四代半导体”，与第三代半导体碳化硅(SiC)、氮化镓(GaN)相比，氧化镓的禁带宽度达到了4.9eV，高于碳化硅的3.2eV和氮化镓的3.39eV，更宽的禁带宽度意味着电子需要更多的能量从价带跃迁到导带，因此氧化镓具有耐高压、耐高温、大功率、抗辐照等特性。并且，在同等规格下，宽禁带材料可以制造die size更小、功率密度更高的器件，节省配套散热和晶圆面积，进一步降低成本。
第一代半导体指硅(Si)、锗(Ge)等元素半导体材料；第二代半导体指砷化镓(GaAs)、磷化铟(InP)等具有较高迁移率的半导体材料；第三代半导体指碳化硅(SiC)、氮化镓(GaN)等宽禁带半导体材料；第四代半导体指氧化镓(Ga2O3)、金刚石(C)、氮化铝(AlN)等超宽禁带半导体材料，以及锑化镓(GaSb)、锑化铟(InSb)等超窄禁带半导体材料。第四代超宽禁带材料在应用方面与第三代半导体材料有交叠，主要在功率器件领域有更突出的应用优势。第四代超窄禁带材料的电子容易被激发跃迁、迁移率高，主要应用于红外探测、激光器等领域。第四代半导体全部在我国科技部的“战略性电子材料”名单中，很多规格国外禁运、国内也禁止出口，是全球半导体技术争抢的高地。第四代半导体核心难点在材料制备，材料端的突破将获得极大的市场价值。
氧化镓有5种同素异形体，分别为α、β、γ、ε和δ。其中β-Ga2O3（β相氧化镓）最为稳定，当加热至一定高温时，其他亚稳态均转换为β相，在熔点1800℃时必为β相。目前产业化以β相氧化镓为主。
- 超宽禁带，在超高低温、强辐射等极端环境下性能稳定，并且对应深紫外吸收光谱，在日盲紫外探测器有应用。
- 高击穿场强、高Baliga值，对应耐压高、损耗低，是高压高功率器件不可替代的明星材料。
氧化镓是宽禁带半导体中唯一能够采用液相的熔体法生长的材料，并且硬度较低，材料生长和加工的成本均比碳化硅有优势，氧化镓将全面挑战碳化硅。氧化镓的Baliga优值分别是GaN和SiC的四倍和十倍，导通特性好。氧化镓器件的功率损耗是SiC的1/7，也就是硅基器件的1/49。氧化镓的硬度比硅还软，因此加工难度较小，而SiC硬度高，加工成本极高。氧化镓用液相的熔体法生长，位错（每平方厘米的缺陷个数）＜102cm-2，而SiC用气相法生长，位错个数约105cm-2。氧化镓用液相的熔体法生长，每小时长10~30mm，每炉2天，而SiC用气相法生长，每小时长0.1~0.3mm，每炉7天。氧化镓的晶圆线与Si、GaN以及SiC的晶圆线相似度很高，转换的成本较低，有利于加速氧化镓的产业化进度。从日本经济新闻网报道的原文“Novel Crystal Technology在全球首次成功量产以新一代功率半导体材料氧化镓制成的100毫米晶圆，客户企业可以用支持100毫米晶圆的现有设备制造新一代产品，有效运用过去投资的老设备。”来看，氧化镓不像SiC需要特殊设备而必须新建产线，潜在可转换的产能已非常巨大。
- 单极替换双极：即MOSFET替换IGBT，新能源车及充电桩、特高压、快充、工业电源、电机控制等功率市场中，淘汰硅基IGBT已是必然，硅基GaN、SiC、Ga2O3是竞争材料。
- 更加节能高效：氧化镓功率器件能耗低，符合碳中和、碳达峰的战略。
- 易大尺寸量产：扩径、生产简单，芯片工艺易实现，成本低。
- 可靠性要求高：材料稳定，结构可靠，高品质衬底/外延。
- 长期来说，氧化镓功率器件覆盖650V/1200V/1700V/3300V，预计2025年至2030年全面渗透车载和电气设备领域，未来也将在超高压的氧化镓专属市场发挥优势，如高压电源真空管等应用领域。
- 短期来说，预计氧化镓功率器件将在门槛较低、成本敏感的中高压市场率先出现，如消费电子、家电以及能发挥材料高可靠、高性能的工业电源等领域。
GaN市场需要大尺寸、低成本的衬底，才能真正发挥GaN材料的优势。同质衬底上生长同质外延的外延层品质是最好的，但由于GaN衬底价格很高，在LED、消费电子、射频等领域采用相对廉价的衬底，如Si、蓝宝石、SiC衬底，但这些衬底与GaN晶体结构的差异会造成晶格失配，相当于用成本牺牲了外延品质。当GaN同质外延GaN，才能用在激光器这类要求较高的应用场景。GaN与氧化镓的晶格失配仅2.6%，以氧化镓衬底，异质外延生长的GaN品质高，且无铱法生长6寸氧化镓的成本接近硅，有望在GaN射频器件市场得到重要应用。
熔体法是生长半导体材料最理想的方式，有以下几个优势。
氧化镓是宽禁带半导体中唯一有常压液态的材料，即可用上述熔体法生长。氧化镓生长常用的直拉法为熔体法的一种，需要依赖铱坩埚（贵金属Ir单质），原因是直拉法生长氧化镓需要高温富氧的环境，否则原料容易分解成Ga和O2，影响产物，而只有贵金属铱坩埚能够在这种极端环境下保持稳定。
由于直拉法原料挥发较多，氧化镓的长晶工艺从直拉法逐步演变为有铱盖和模具的导模法，两种方法均需使用铱坩埚，目前导模法已成为主流的氧化镓长晶方法。然而由于铱坩埚的成本和损耗太高，生长几十炉后就会被腐蚀损耗，需要重新熔炼加工，且长晶过程中，铱会形成杂质进入晶体，产业界有很强的无铱法开发需求。2022年4月，日本经济新闻网发布了一则消息，日本C&A公司采用一种铜坩埚的直拉法生长出2寸氧化镓单晶，能够将成本降至导模法的1/100。
SiC从2寸到6寸花了20年（1992-2012），而氧化镓从2寸到6寸仅4年（2014-2018）
- 国外：日本NCT公司领跑全球氧化镓产业，供应全球近100%的氧化镓衬底，2寸片2.5万元，4寸片5-6万元。
- 国内：中电科46所在2018年创造了国内的氧化镓4寸记录，山东大学于2022年也报道了4寸，目前国内还未出现有量产能力的公司或院校，一定程度上限制于铱坩埚的成本。

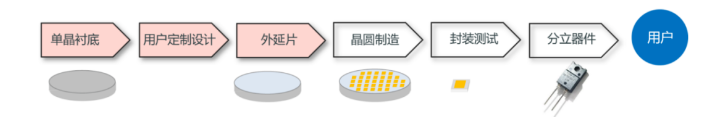

氧化镓衬底和外延环节位于功率器件的产业链上游。类比碳化硅产业链，价值集中于上游衬底和外延环节：1颗碳化硅器件的成本中，47%来自衬底，23%来自外延，衬底+外延共占70%。随着氧化镓的成本进一步降低，衬底占比会比SiC小得多。
总的来说，在未来10年，氧化镓器件将有可能成为直接与碳化硅竞争的电力电子器件，但作为半导体新材料，氧化镓市场规模的突破取决于成本的快速降低。未来几年是日本开始大规模导入氧化镓的关键阶段，中国能否紧跟业界脚步，需要国内氧化镓产业界携手努力。
